住宅小区红外对射报警系统解决方案
发布时间:2019-11-22   浏览量:960

      前言:红外对射报警系统虽然应用性在减少,但是很多的小区和厂区还在用红外报警系统,所以我们有必要了解一下这个系统,尤其红外对射系统的施工方面的知识。

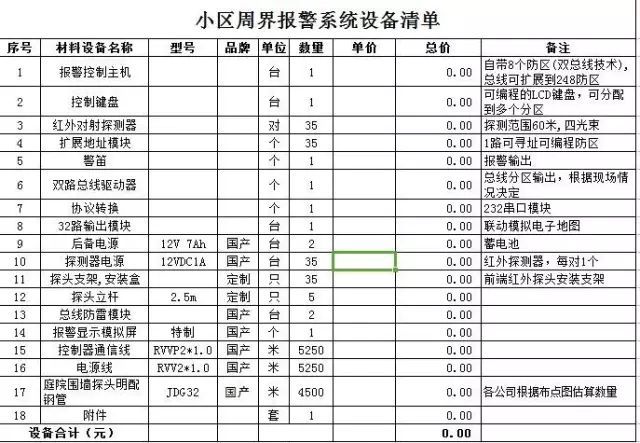

      为了便于大家更好的了解红外对射报警系统,我上传了一个报警清单模板吧

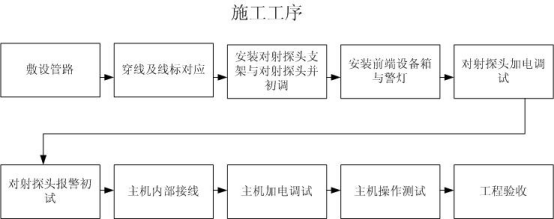

      下面开始正题了,红外对射系统施工方案介绍:

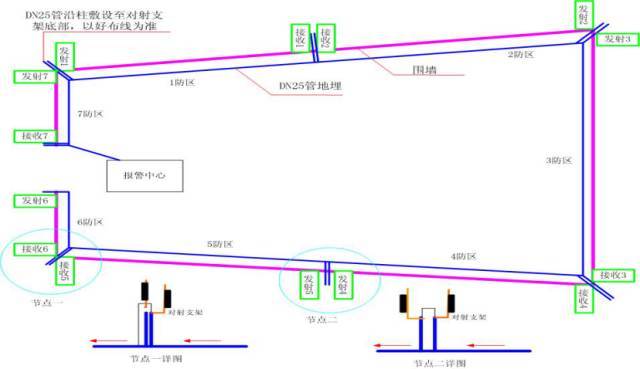

      一、管路敷设

     1)暗配管用硬质PVC管管材明配选用金属管。

     2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。在相邻拉线盒之间,禁止S弯或U形弯。埋入墙体或混凝土构件内的暗配管,其保护层不应小于15mm。

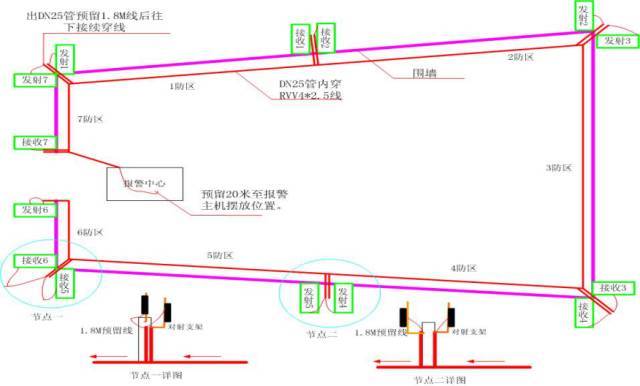

      二、穿线及线标对应

      1)布放线缆前应对其进行绝缘测试,电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ,测试合格后方可敷设。

      2)布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上.

      3)管内线缆不得有接头,接头必须在盒(箱)处连接。

      4)所敷设的线缆两端必须做好标记。

      5)线管不能直接进入设备接线盒内时,线管出线口与设备接线之间,必须采用金属软管过渡连接,软管长度不得超过1m,并不得将线缆直接裸露。

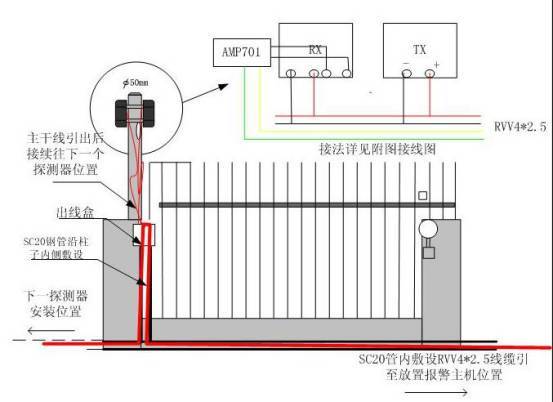

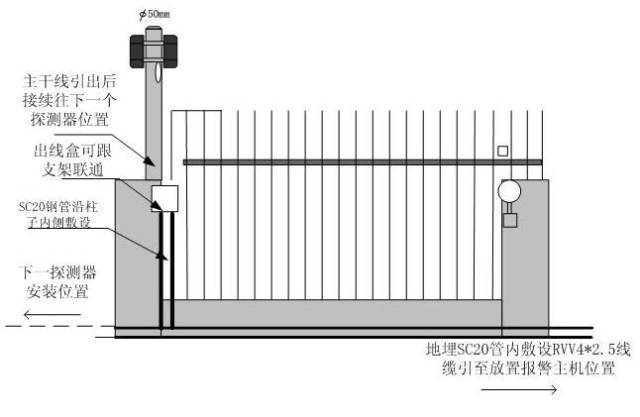

      三、红外对射探头安装及初调

      1)将不锈钢支架固定于墙上,将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮,露出线芯10mm~15mm(注意不要碰掉线号套管),将盒内的线缆引出,压接在探测器的接线端子上,将余线缆盘回盒内,将探测器底座用螺钉固定在盒上。固定要牢固可靠。

      2)主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物。

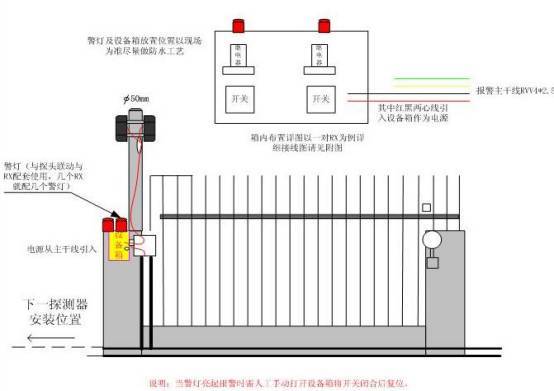

      3)一台防停电电源可带10对红外对射接口,若传输距离超过200m应分段加装电源;红外对射探头需单独供电。其他有关要求见产品说明书。

      4)系统中每个边界接口应有惟一的编码与之对应,按照产品说明书进行编码;在系统正常使用前必须对接人系统中的边界接口进行注册。
