海运码头监控无线监控方案
发布时间:2019-08-02   浏览量:987

 方案描述
      一、建设内容描述
      为了某港口码头的安全及管理,建设一套高清监控系统,以满足科学高效的管理。
      二、方案说明

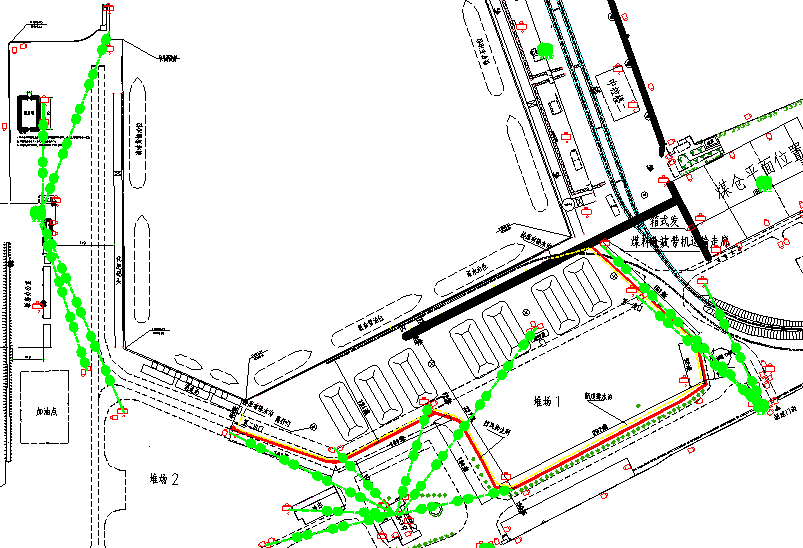

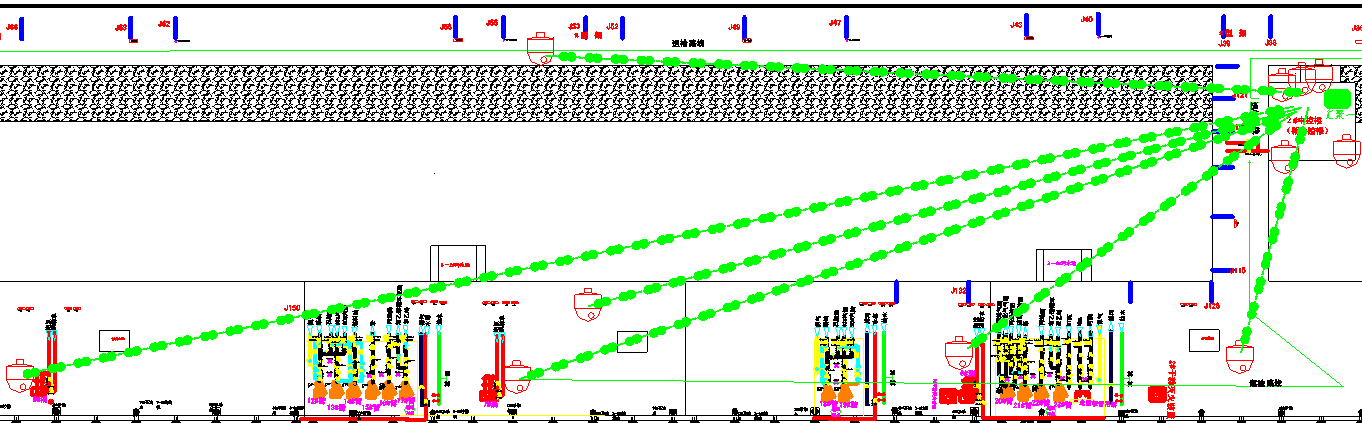

      第一装卸区:该区域内有多个球机和多个枪机,由于现场环境所限,该区域内有部分地方不方便拉线 或者拉线困难,采用无线网桥将摄像头的信号传输到附近的汇聚点,汇聚点通过光纤传输到办公楼机房(如下图所示,绿色线采用无线网桥传输路线)。
      该码头有两个装卸区,每个装卸区都有附近的摄像头信号传输到各自的办公楼监控中心|

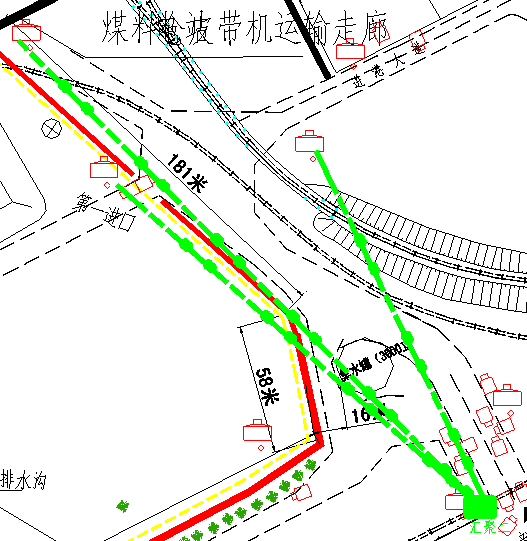

方案:如下图所示:汇聚二处周围有3个点位(每个点前端有多个摄像头先通过有线集中到交换机,再用网线和无线网桥发射端直连)需要通过无线网桥将摄像头信号传输到汇聚四处,每个点位配一个发射端无线网桥,采用3发一收的组网方式,将前端3个点位处的信号用一个接收端无线网桥在汇聚二处全部接收,然后一起通过光纤传输到办公室监控室。

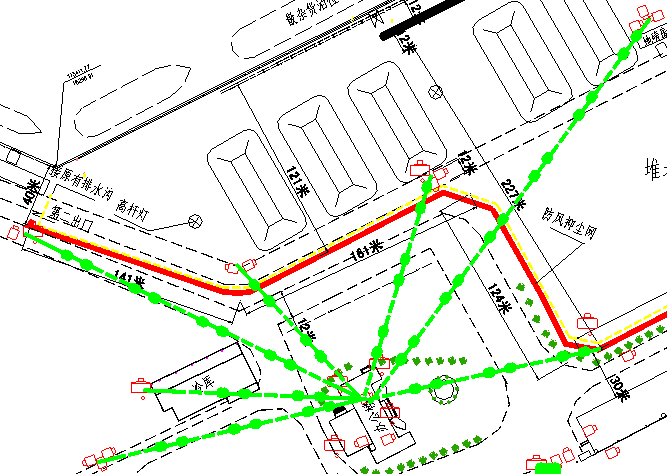

如下图所示:办公楼周围有7个点位(每个点前端有多个摄像头先通过有线集中到交换机,再用网线和无线网桥发射端直连)需要通过无线网桥将摄像头信号传输办公楼楼顶。

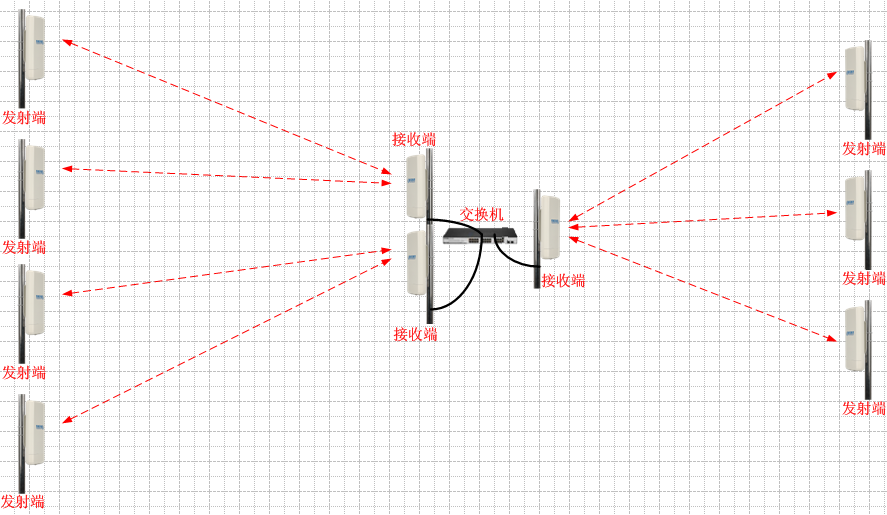

根据点位分布,每个点位配一个无线网桥发射端,根据摄像头的数量和点位分布角度采用多发一收的的组网方式,分布3组,一组3发一收,另外两组2发一收,3个接收端无线网桥通过网线集中到办公楼交换机。

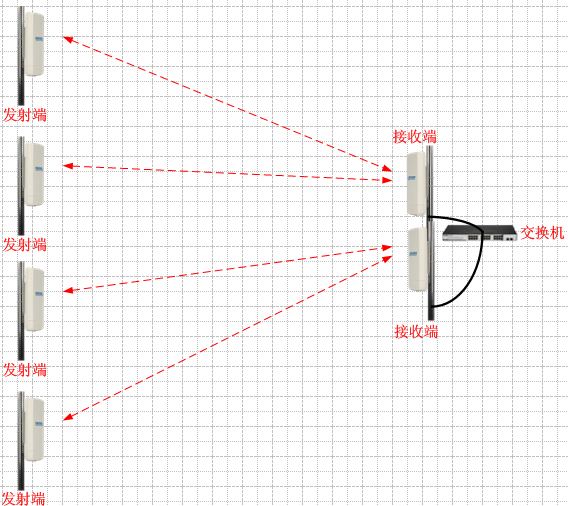

如下图所示:汇聚五处有4个点位(每个点前端有多个摄像头先通过有线集中到交换机,再连接无线网桥发射端)需要通过无线网桥将摄像头的信号传输到汇聚五处,共分为2组,每一组2发一收。

每个点位处装一个发射端无线网桥,在汇聚五处装两个接收端,分别接收前面4个发射端发射过来的视频监控信号,接收端汇集到交换机再通过有线传输到办公楼监控室。

【注】1、无线网桥必须在无遮挡的情况下才能有效的传输,如果有遮挡,只能选择避开遮挡或者是选一个至高点做中继站(拓补图中黑色线为网线,红色带箭头虚线为无线链结)。

2、每个发射端不只一个摄像头时,多个摄像头先集中到交换机,再与发射端无线网桥直连。

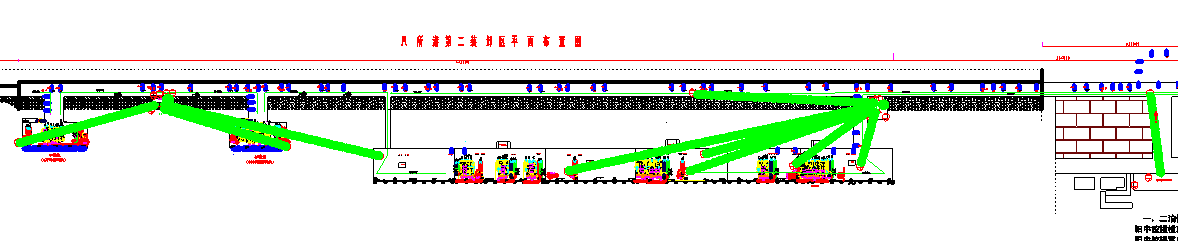

第二装卸区:如下图所示,此处11个球机需要通过无线网桥传输到办公楼监控中心。其中2#中控楼、1#中控楼作为两个主汇聚点,然后在通过光纤传输到办公楼监控室。


1#中控楼如下图所示,3个球机通过无线网桥汇集到1#中控楼,每个球机旁装一个无线网桥发射端,根据点位分布角度,分为两组,一组一发一收,一组两发一收,1#中控楼两个接收端通过有线集中到交换机。

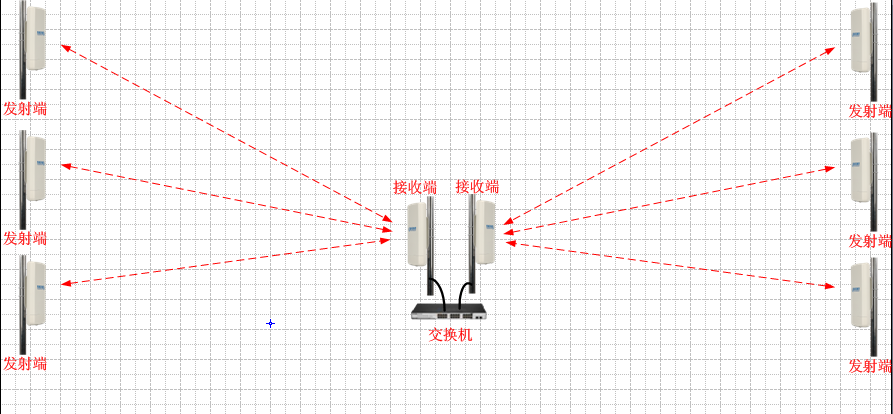

2#中控楼如下图所示,6个球机通过无线网桥汇集到2#中控楼,每个球机旁装一个无线网桥发射端,根据点位分布角度,分为两组,每组3发一收,2#中控楼2个接收端通过有线集中到交换机。

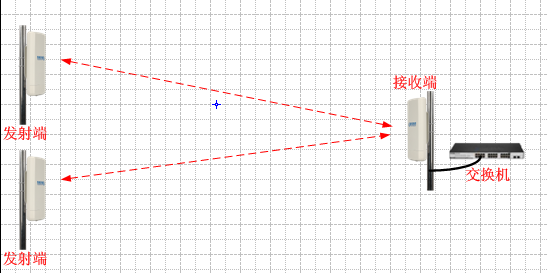

办公楼监控中心周围有两个球机需要通过无线网桥传输,采用2发一收的组网方式,每个球机旁装一个发射端,在办公楼处装一个接收端。
